Odertalbrücke in Bad Lauterberg

Brückenbauwerke in Bad Lauterberg

Neubauten im Zuge der Umverlegung der B 243

Die Bundesstraße B 243, eine wichtige Verkehrsverbindung zwischen Niedersachsen und Thüringen, wurde im Interesse eines besseren Verkehrsflusses und einer erhöhten Verkehrssicherheit verlegt.

Ein Teil der Verlegung umfasst den ca. 8,6 km langen Neubau der Ortsumgehung Barbis, in dessen Zuge zehn Brückenbauwerke neu errichtet wurden.

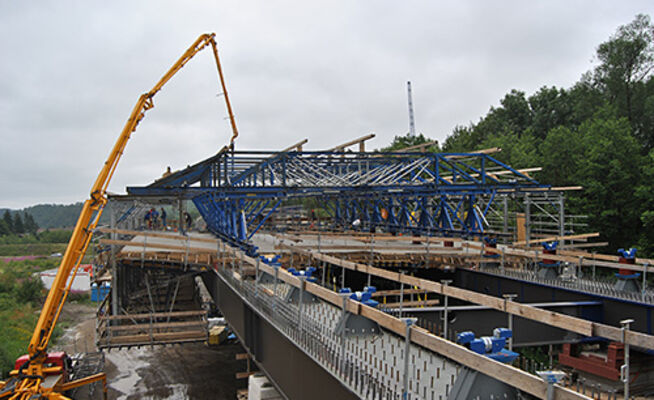

Bauwerk Lau 1: Odertalbrücke

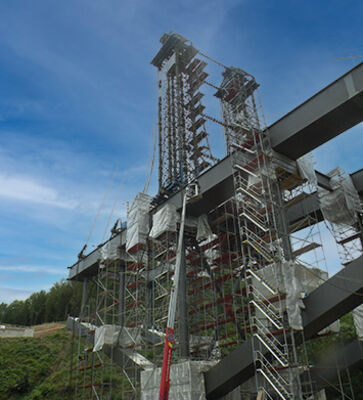

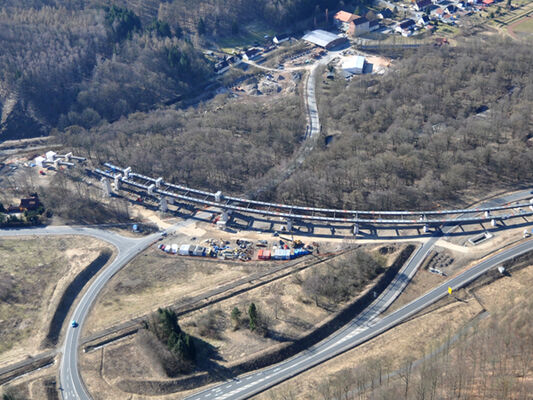

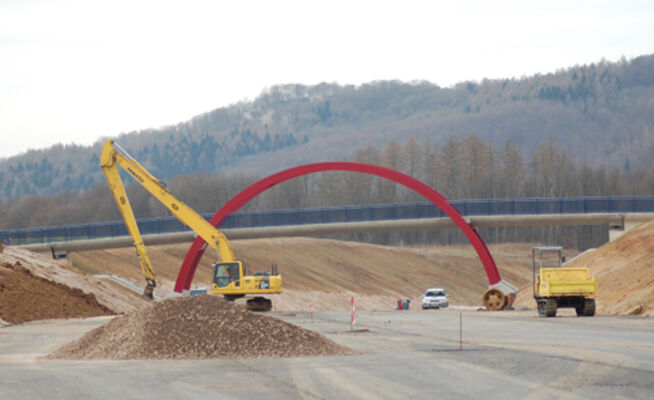

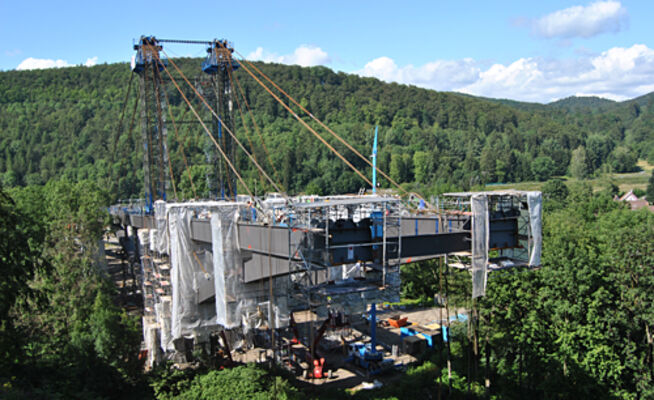

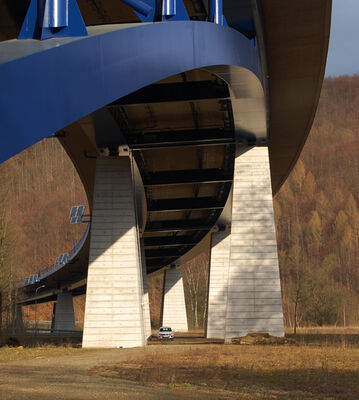

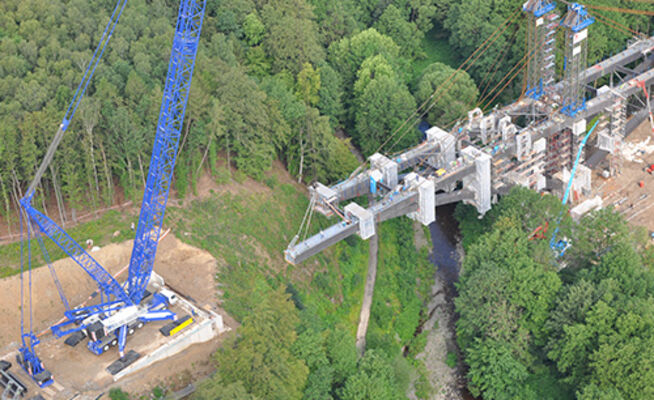

Das anspruchsvollste Bauwerk im Zuge der Umverlegung der B 243 war die ca. 500 Meter lange Odertalbrücke bei Bad Lauterberg. Als besondere Herausforderung bei der Planung erwiesen sich die Querung des geschützten Auenwald-Biotops (FFH-Gebiet) sowie eines benachbarten Waldgebietes am Steilhang. Hier durften keine Brückenpfeiler gesetzt werden. Die Lösung war eine stählerne Halbbogenkonstruktion mit einem 103 Meter langen Endfeld – in dieser Konstellation einzigartig in Deutschland.

Bauwerk Lau 5: Talbrücke über die K 32

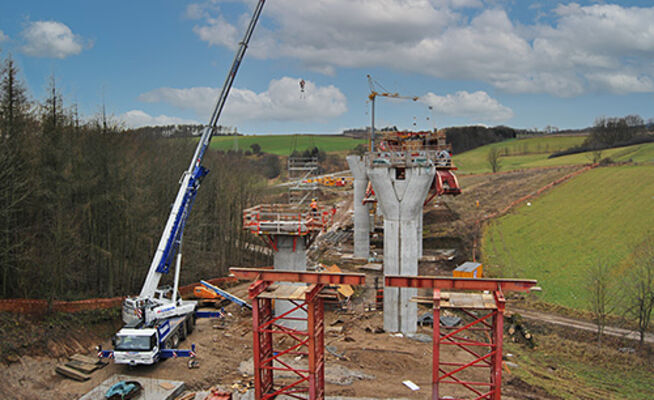

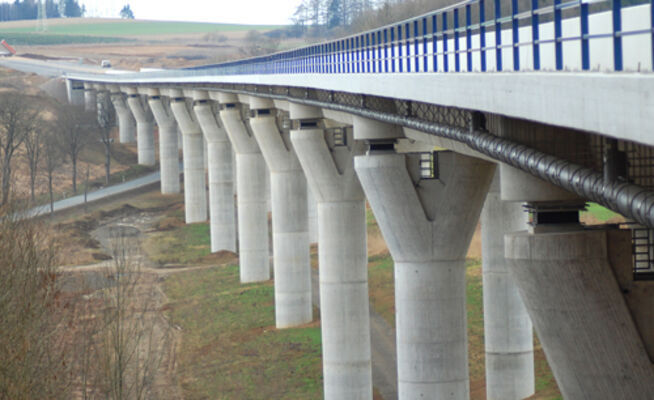

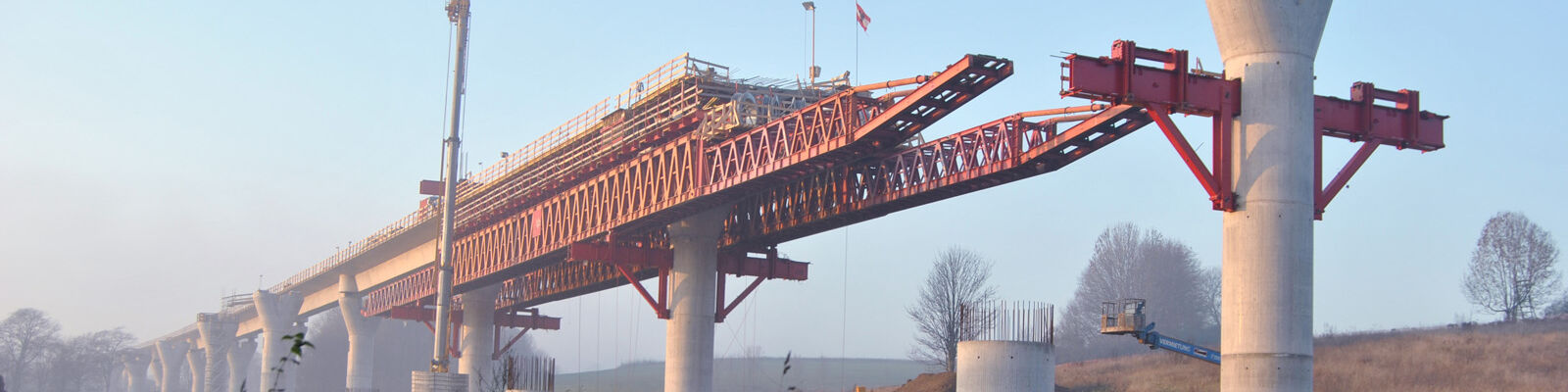

Bei dem Bauwerk handelt es sich um eine 630 m lange Spannbetonbalkenbrücke über die K 32 zwischen Bad Lauterberg und Osterhagen. Die Herstellung der parallel verlaufenden Überbauten erfolgte mit Vorschubgerüsten für Stützweiten von bis zu 56 Metern. Die bis zu 25 Meter hohen Pfeiler wurden rationell mit Kletterschalungen ausgeführt.

Brücken im Zuge der B 243 bei Bad Lauterberg

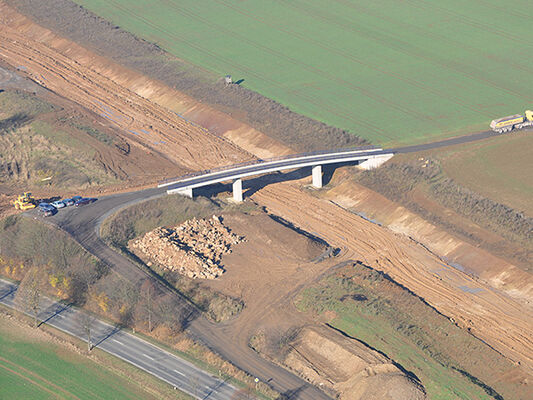

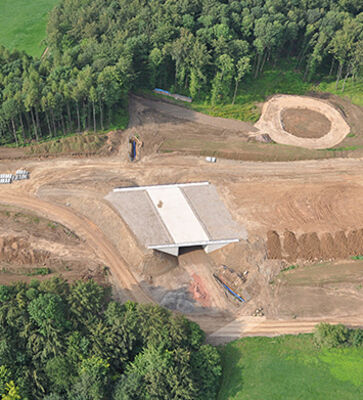

Acht der zehn neuen Brückenbauwerke im Zuge der Umverlegung der B 243 dienen zur Unterführung einer Bahnstrecke, der Straßen L 604 und K 23 sowie von Wirtschaftswegen.

Leistungen

  • Objektplanung für Ingenieurbauwerke Lph 7 und 8 (Oberbauleitung) gem. HOAI 2013 § 43 i. V. m. Anlage 12, Ziffer 12.1
  • Nachtragsmanagement
  • Planmanagement
  • Öffentlichkeitsarbeit
  • Prüfung der Ausführungspläne der Ingenieurbauwerke
  • Prüfen der Bestandspläne und Bestandsübersichtspläne konstruktiver Bauwerke
  • Prüfen von Bauwerksdaten
  • Mitwirkung bei der Zusammenstellung der Schlussrechnungsakten
  • Unterstützung des Auftraggebers bei der Vorbereitung der Vergabe der Bauwerke BSa 4, 5, 8 und 8a
  • Unterstützung des Auftraggebers bei der Aufstellung und Abwicklung von Ingenieurverträgen – statisch-konstruktive Prüfung Bauwerke BSa 4, 5, 6, 7, 8 und 8a
  • Mitwirkung bei der Abwicklung von Ingenieurverträgen
  • Abwicklung von Kontrollprüfungen des AG
  • Unterstützung der Projektleitung/Koordination der am Bau Beteiligten
  • Leitungsträgerkoordination

Auftraggeber

eberhardt – die ingenieure GbR

Bauherr: Niedersächsische Landesbehörde für Straßenbau und Verkehr

Ort: Bad Lauterberg

Bauzeit: 2009 bis 2014
